Autorisation pour l'obtention des plans

Avec l'aimable autorisation de l'ancienne compagnie S.N.C.M j'ai pu réaliser ce car-ferries NAPOLEON BONAPARTE qui a été construit au chantier naval Chantier de l'Atlantique à Saint-Nazaire (ex-STX-EUROPE, chantier l'Alstom).

Je remercie tout particulièrement les personnes qui travaillaient au sein de cette société qui n'exerce plus aujourd'hui à Monsieur DENIS des relations publiques & Monsieur DEFEVER de la division technique de la S.N.C.M de Marseille ainsi que les chantiers de l'Atlantique qui m'ont fourni tous les documents pour cette réalisation.

clic sur photos pour agrandir.

Car-ferries Napoléon Bonaparte en navigation

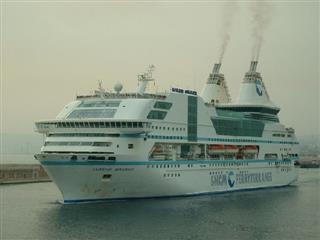

ferrie napoléon bonaparte en navigation sortant du port de marseille vue avant
ferrie napoléon bonaparte en navigation sortant du port de marseille vue avant

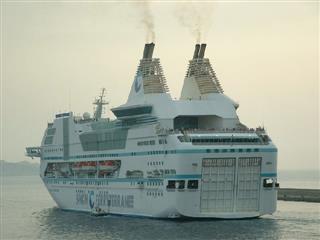

ferrie napoléon bonaparte en navigation sortant du port de marseille vue arrière
ferrie napoléon bonaparte en navigation sortant du port de marseille vue arrière

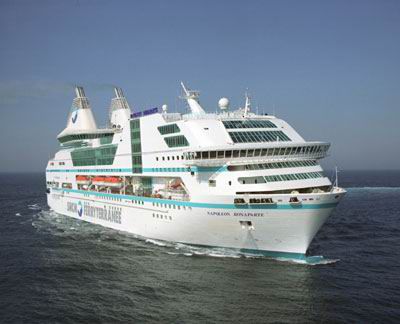

ferrie napoléon bonaparte en navigation
ferrie napoléon bonaparte en navigation
ferrie napoléon bonaparte en navigation
ferrie napoléon bonaparte en navigation

Réalisations de la maquette Napoléon Bonaparte

Cette maquette en cours de réalisation est issue de plans de chantier naval appartement à la société SNCM Ferryterrannée.

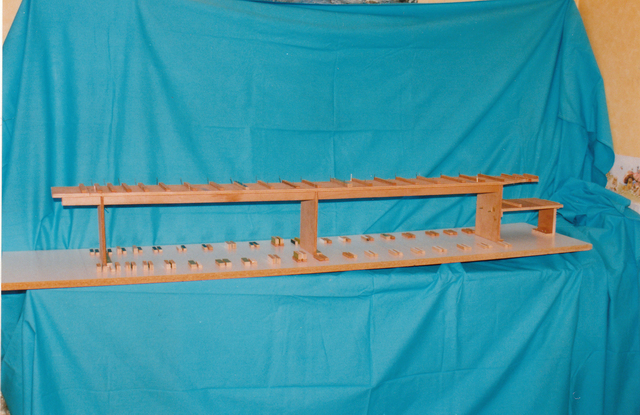

préparation du chantier
préparation du chantier

Réalisation du chantier

préparation du chantier vue dessus
préparation du chantier vue dessus

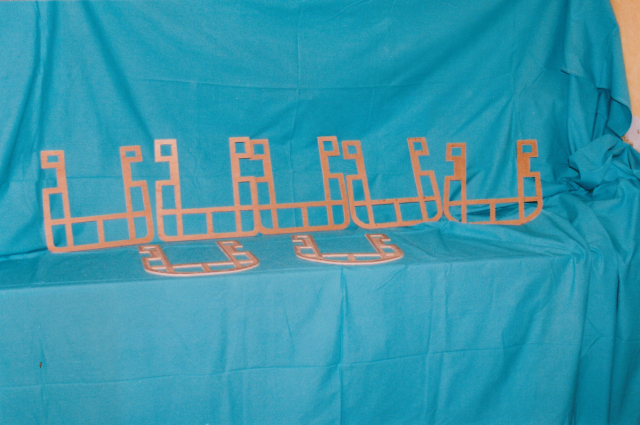

maquette napoléon bonaparte couples partie avant
maquette napoléon bonaparte couples partie avant

Réalisation des couples

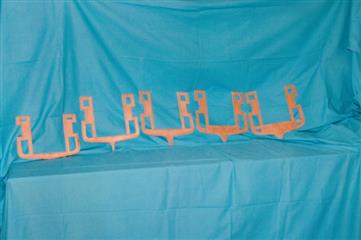

maquette napoléon bonaparte couples partie arrière
maquette napoléon bonaparte couples partie arrière

Ils ont été réalisés dans un premier temps en carton.

Coque en bois en lattage traditionnel

Après ponçage des couples pour l'alignement parfaites présentation des lattes taillées dans des tasseaux sur une épaisseur de 3 mm.

maquette ferry napoléon bonaparte collage des premieres lattes

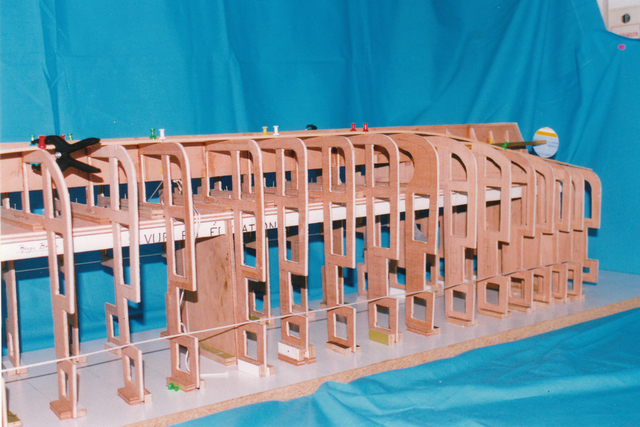

maquette napoléon bonaparte alignement des couples arrière

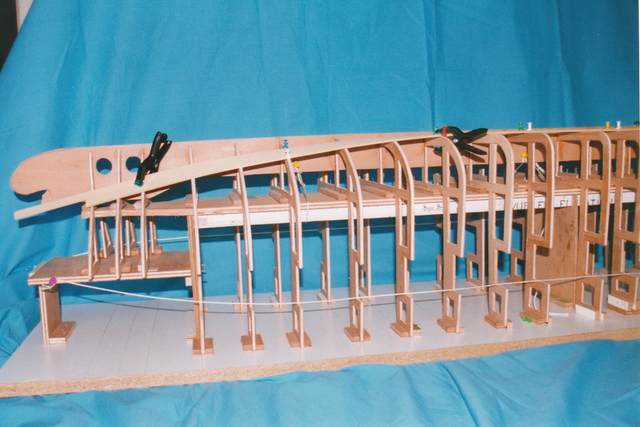

maquette napoléon bonaparte alignement des couples avant
maquette napoléon bonaparte alignement des couples avant

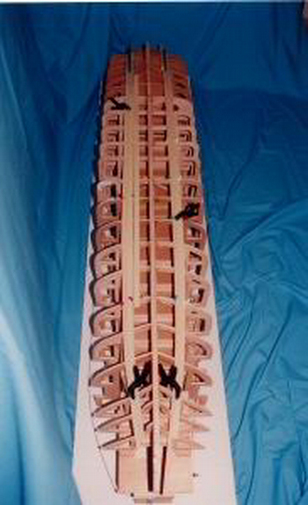

maquette napoléon bonaparte alignement des couples dessus
maquette napoléon bonaparte alignement des couples dessus

Installations des portes arrière

Pour la réalisation j'ai directement faire en contreplaqué en 3mm.

Les renforts en tasseaux 2mm puis l'alignement pour assemblage parfait.

Montage des portes arrière

maquette napoléon bonaparte alignement des porte-rampes vue dessus
maquette napoléon bonaparte alignement des porte-rampes vue dessus

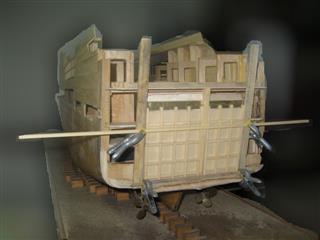

maquette napoléon bonaparte alignement des porte-rampes vue arrière babord
maquette napoléon bonaparte alignement des porte-rampes vue arrière babord

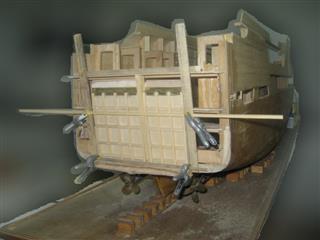

maquette napoléon bonaparte alignement des porte-rampes vue arrière tribord
maquette napoléon bonaparte alignement des porte-rampes vue arrière tribord

Réalisation & Montage des stabilisateurs transversaux

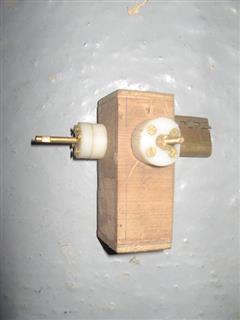

maquette napoléon bonaparte présentation bloc des stabilisateurs
maquette napoléon bonaparte présentation bloc des stabilisateurs

Blocs du mécanisme

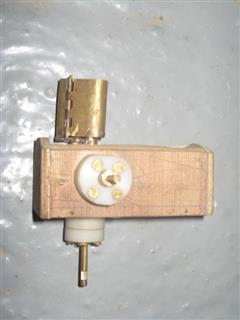

maquette napoléon bonaparte présentationt bloc des stabilisateurs
maquette napoléon bonaparte présentationt bloc des stabilisateurs

Emplacement & mise en place sur la coque

maquette napoléon bonaparte ouverture emplacement du stabilisateur
maquette napoléon bonaparte ouverture emplacement du stabilisateur

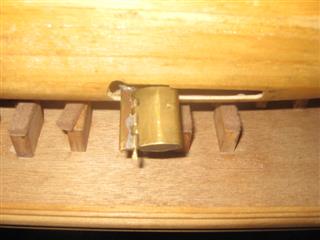

maquette napoléon bonaparte instalation du stab vue dessus
maquette napoléon bonaparte instalation du stab vue dessus

Recyclage et gabarit

Comme vous allez voir sur les prochaines photos j'ai utilisé du carton (anciens calendriers "recyclage") pour faire les ponts supérieurs, puis des feuilles A4 (brouillon) pour en faire les gabarits des cheminées, les renforts cheminées & coursives intérieures sont en carton.

maquette napoléon bonaparte gabarit carton cheminée
maquette napoléon bonaparte gabarit carton cheminée

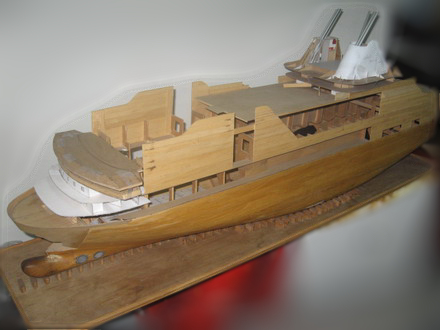

maquette napoléon bonaparte gabarit carton cheminée autre vue
maquette napoléon bonaparte gabarit carton cheminée autre vue

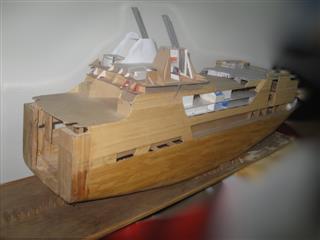

maquette napoléon bonaparte gabarit carton cheminée renforts coursive intérieur
maquette napoléon bonaparte gabarit carton cheminée renforts coursive intérieur

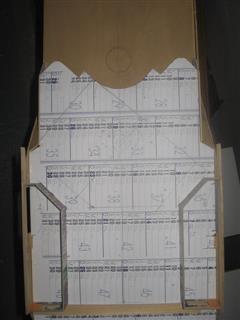

maquette napoléon bonaparte gabarit carton pont supérieur
maquette napoléon bonaparte gabarit carton pont supérieur

carton

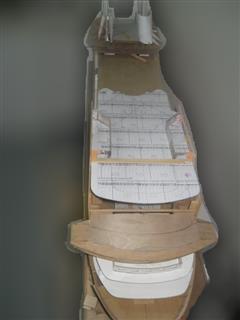

maquette napoléon bonaparte gabarit carton pont supérieur cheminée
maquette napoléon bonaparte gabarit carton pont supérieur cheminée

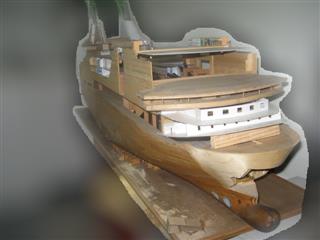

maquette napoléon bonaparte gabarit carton pont avant
maquette napoléon bonaparte gabarit carton pont avant
maquette napoléon bonaparte gabarit carton pont et cheminée
maquette napoléon bonaparte gabarit carton pont et cheminée

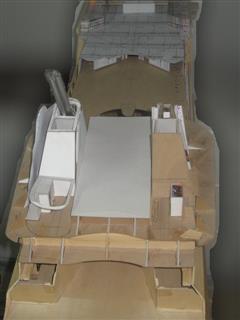

maquette napoléon bonaparte gabarit carton cheminée entre deux
maquette napoléon bonaparte gabarit carton cheminée entre deux

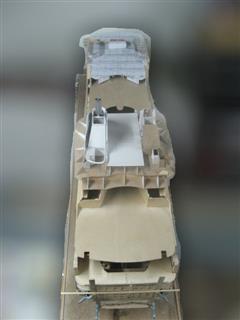

maquette napoléon bonaparte gabarit pont supérieur en bois
maquette napoléon bonaparte gabarit pont supérieur en bois

 Une fois obtention du bon gabarit je l'ai reporté sur le contreplaqué 3/10 ème épaisseur puis pour les renforts j'utilise des vieux calendriers en carton.

 Vous le saviez tous l'ennemi est le poids, le carton est idéal pour ça.

Evacuation fumée, hublots, masticage. ponçage

Perçage sur les flancs des hublots, masticage puis ponçage.


Mise en place des cheminées ainsi que les tuyaux d'évacuation des fumées.

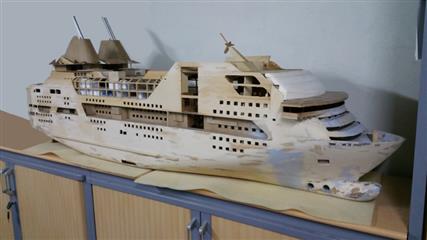

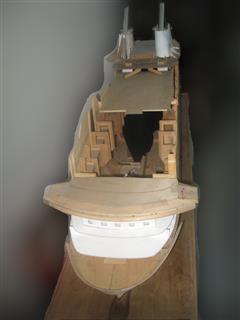

maquette napoléon bonaparte bien avancée
maquette napoléon bonaparte bien avancée

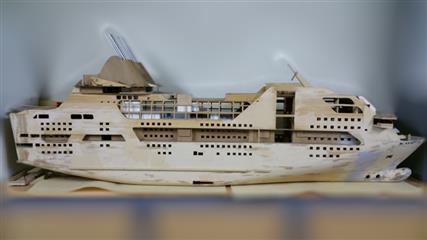

maquette napoléon bonaparte bien avancée autre vue
maquette napoléon bonaparte bien avancée autre vue

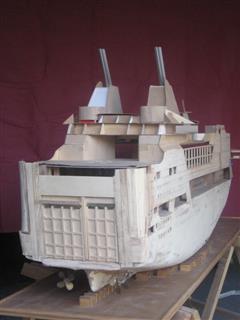

maquette napoléon bonaparte bien avancée vue arrière
maquette napoléon bonaparte bien avancée vue arrière
maquette ferry napoléon bonaparte vue sur coursives ext int babord
maquette ferry napoléon bonaparte vue sur coursives ext int babord

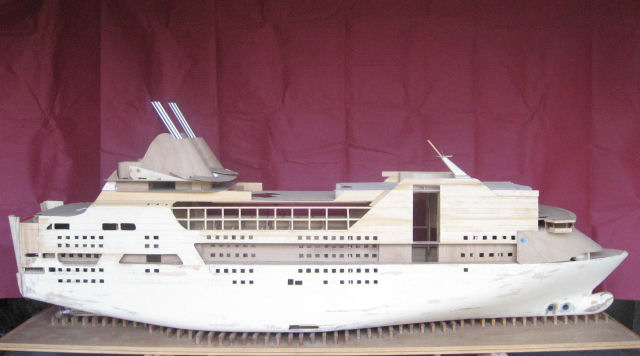

maquette ferry napoléon bonaparte en cours de ponçage
maquette ferry napoléon bonaparte en cours de ponçage

Verrière de la piscine

La verrière de la piscine du ferrie.

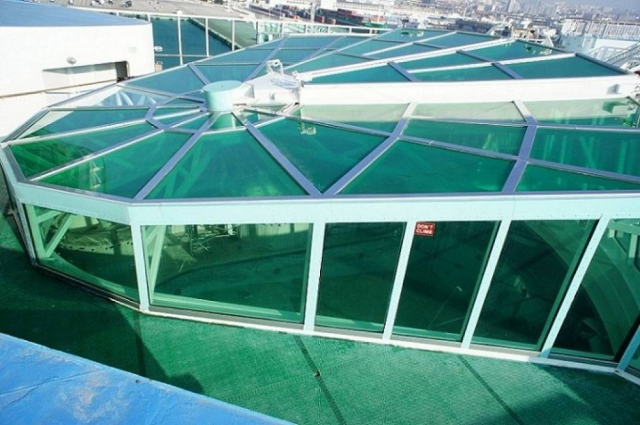

ferry napoléon bonaparte verrière piscine autre vue
ferry napoléon bonaparte verrière piscine autre vue

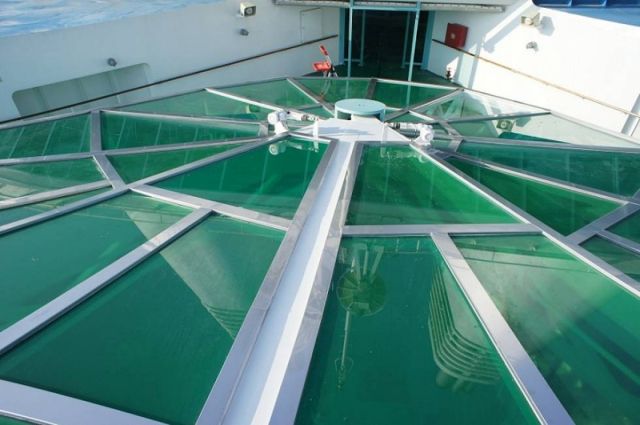

ferry napoléon bonaparte verrière piscine vue arrière
ferry napoléon bonaparte verrière piscine vue arrière

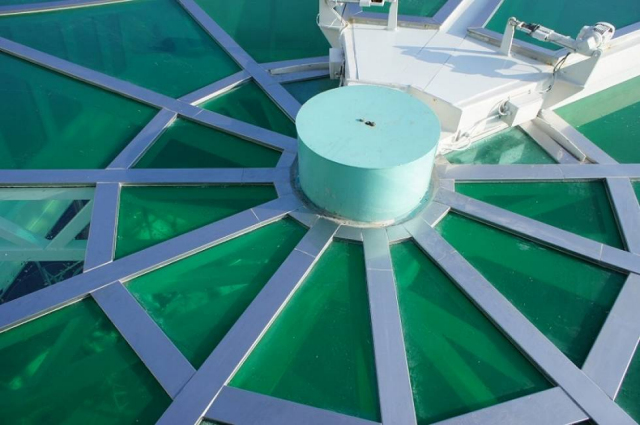

ferry napoléon bonaparte verrière piscine vue dessus
ferry napoléon bonaparte verrière piscine vue dessus

Réalisations des pièces en ABS

La verrière de la piscine est reproduite à l'identique en profilé ABS.


Commencer à partir du plan à l'échelle (voir dessin) puis montage en plusieurs étapes.

maquette napoléon bonaparte ossature à l'échelle autre vue
maquette napoléon bonaparte ossature à l'échelle autre vue

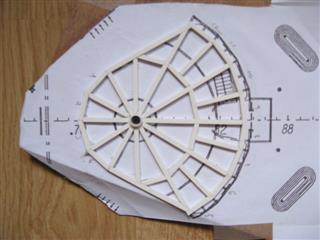

maquette napoléon bonaparte ossature à l'échelle
maquette napoléon bonaparte ossature à l'échelle

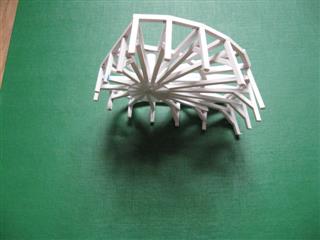

maquette napoléon bonaparte ossature fini en abs
maquette napoléon bonaparte ossature fini en abs

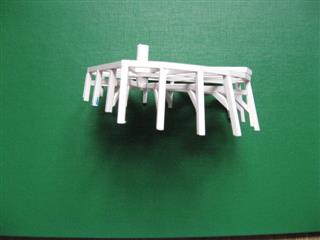

maquette napoléon bonaparte ossature fini
maquette napoléon bonaparte ossature fini

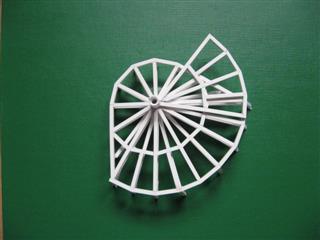

maquette napoléon bonaparte ossature fini vue dessus
maquette napoléon bonaparte ossature fini vue dessus

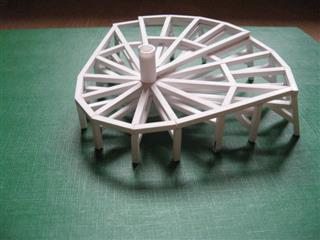

maquette napoléon bonaparte ossature vue générale
maquette napoléon bonaparte ossature vue générale

Présentation provisoire de son emplacement

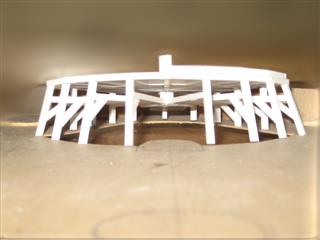

maquette napoléon bonaparte verrière en présentation pont
maquette napoléon bonaparte verrière en présentation pont
maquette napoléon bonaparte verrière en présentation pont autre vue
maquette napoléon bonaparte verrière en présentation pont autre vue

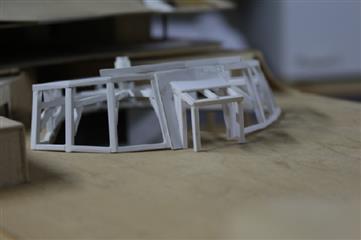

maquette ferry napoléon bonaparte présentation verrière sur pont
maquette ferry napoléon bonaparte présentation verrière sur pont

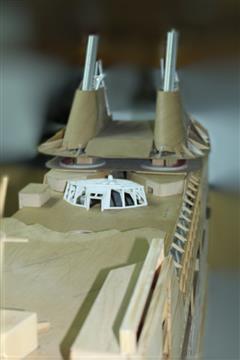

maquette ferry napoléon bonaparte vue ensemble verrière sur pont
maquette ferry napoléon bonaparte vue ensemble verrière sur pont

Ossature cheminée

Installé sur le ferrie

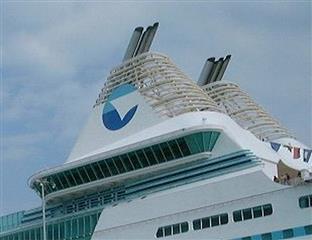

ferrie napoléon bonaparte cheminée arrière babord
ferrie napoléon bonaparte cheminée arrière babord

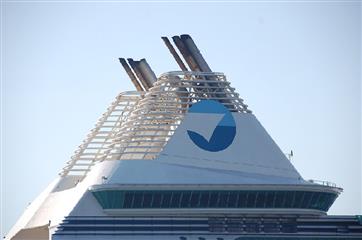

ferry napoléon bonaparte cheminée vue tribord
ferry napoléon bonaparte cheminée vue tribord

Installation sur la maquette

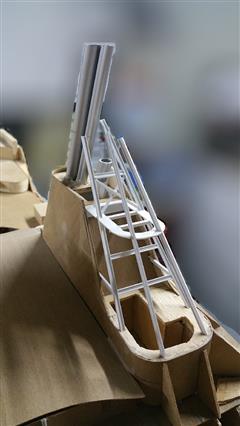

maquette ferry napoléon bonaparte support ossature cheminée arrière tribord
maquette ferry napoléon bonaparte support ossature cheminée arrière tribord

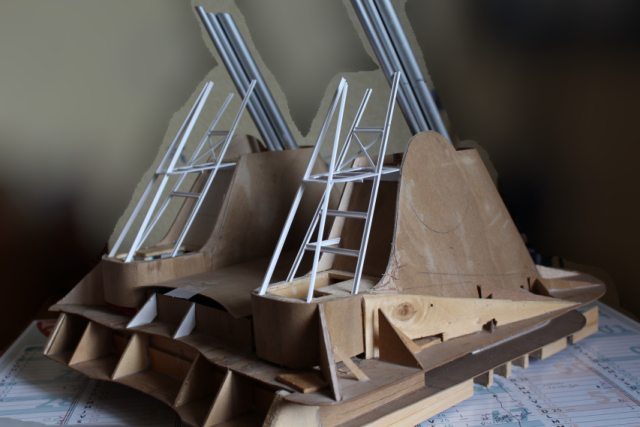

maquette ferry napoléon bonaparte charpente cheminée
maquette ferry napoléon bonaparte charpente cheminée

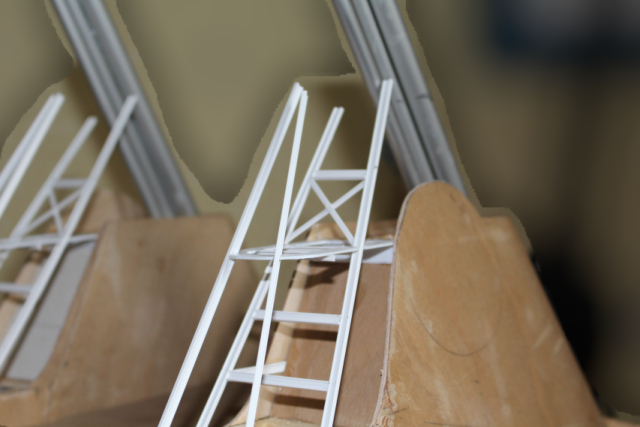

maquette ferry napoléon bonaparte cheminée gros plan
maquette ferry napoléon bonaparte cheminée gros plan
maquette ferry napoléon bonaparte support ossature arrière cheminée babord
maquette ferry napoléon bonaparte support ossature arrière cheminée babord

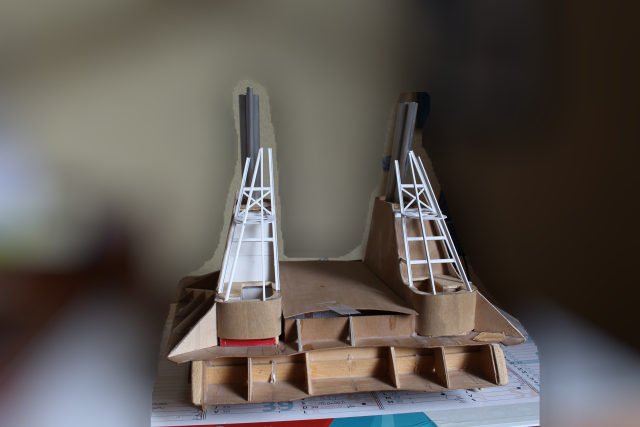

maquette ferry napoléon bonaparte support ossature cheminée arrière tribord
maquette ferry napoléon bonaparte support ossature cheminée arrière tribord

Mat du radar

Installé sur le ferrie

Installation sur la maquette

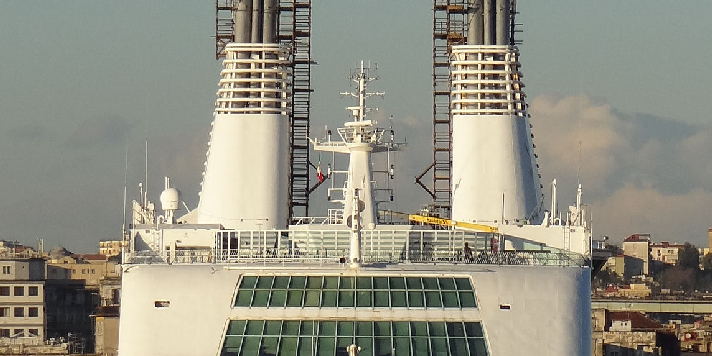

ferry napoleon bonaparte mat radar renovation
ferry napoléon bonaparte mat radar renovation

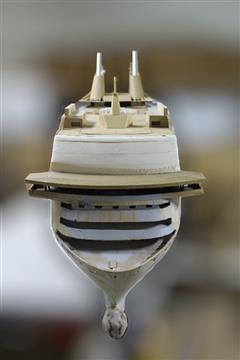

maquette ferry napoléon bonaparte vue avant avec rmat radar
maquette ferry napoléon bonaparte vue avant avec rmat radar

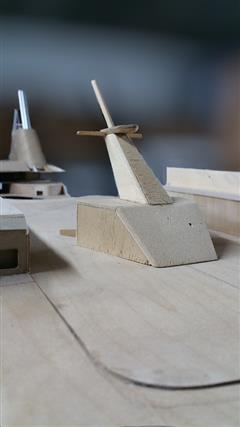

maquette ferrie napoléon bonaparte mat avant radar
maquette ferrie napoléon bonaparte mat avant radar

Vue avant tribord

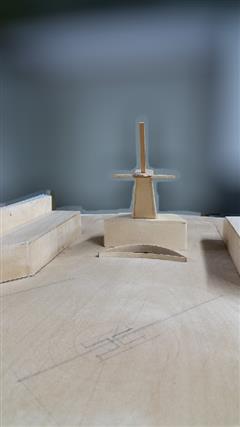

maquette ferrie napoléon bonaparte mat avant radar vue arrière
maquette ferrie napoléon bonaparte mat avant radar vue arrière

Vue arrière tribord

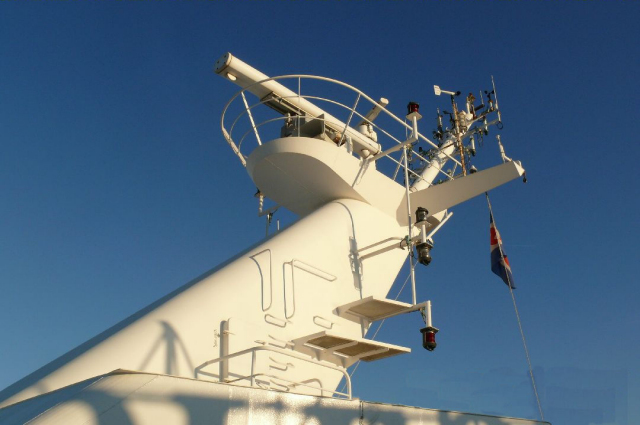

ferry napoléon bonaparte mat radar
ferry napoléon bonaparte mat radar

Etapes suivantes

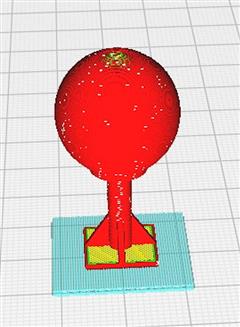

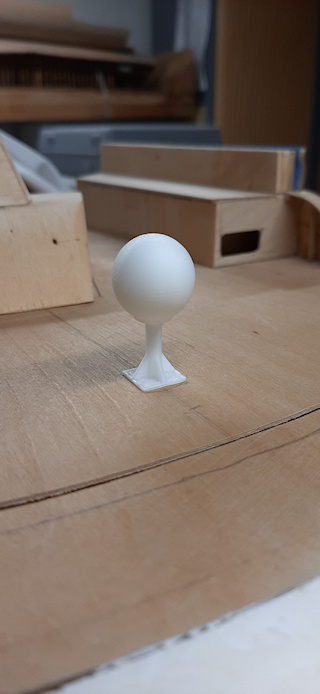

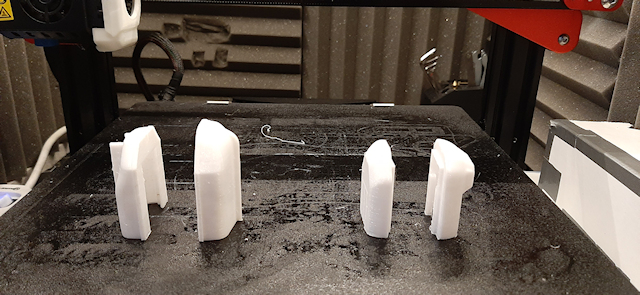

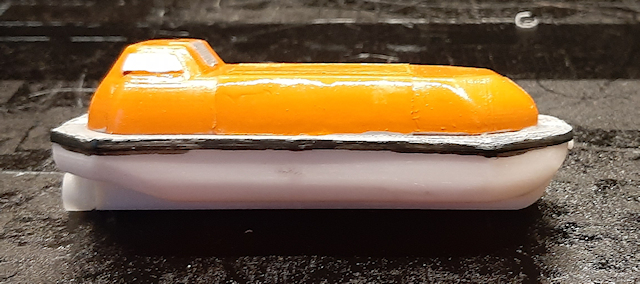

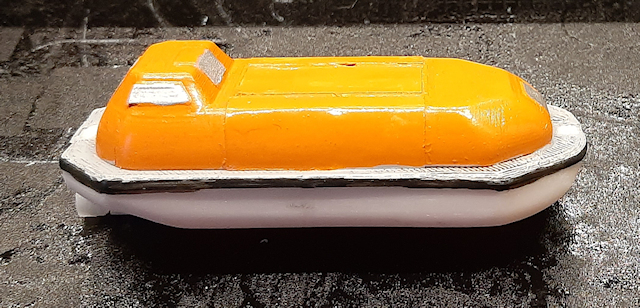

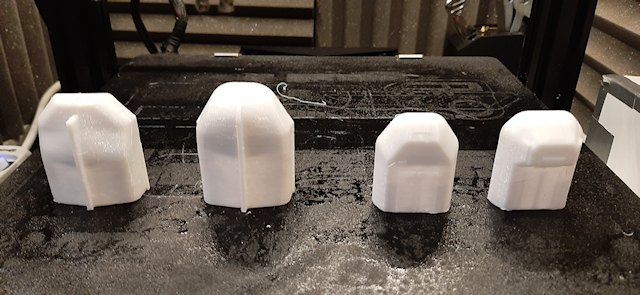

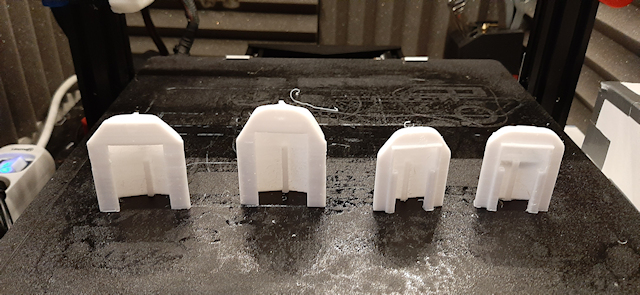

Pour les étapes suivantes reste à faire les gouvernails du type Becker (articulé), mise en place des verrières en plexiglass de couleur vert, mats des radars, des dôme de communications (satellite), des antennes VHF, HF, cellulaires TV, les bossoirs, les canots de sauvetage, les radeaux etc,.

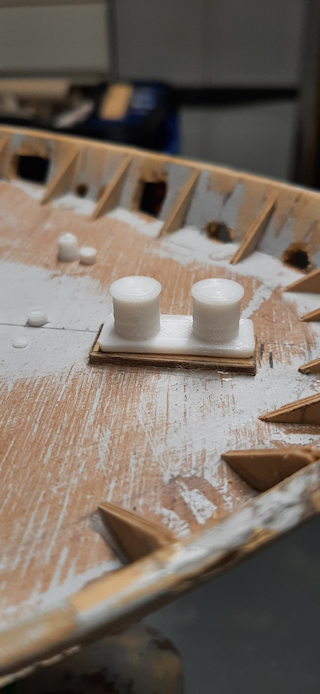

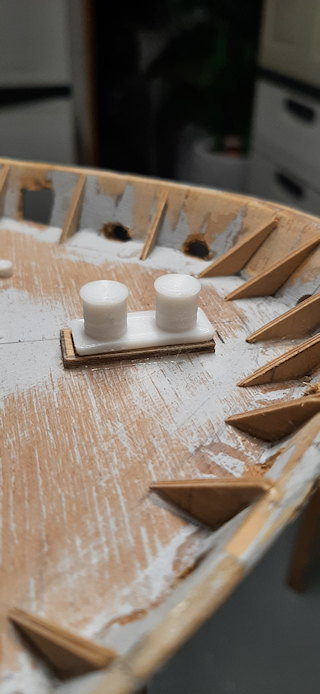

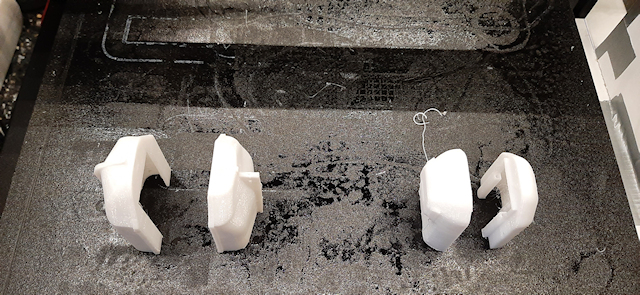

A l'aide de l'imprimante 3D je pourrais réalisé toutes ces pièces.
