Yacht Azimut Atlantic Challenger

Son histoire

Le yacht à moteur personnalisé «Azimut Atlantic Challenger» de 26,89 mètres a été construit par Benetti en Italie & Exterior Designer Pininfarina.


Construction & Dimensions


Azimut Atlantic Challenger long de 26.82m, large de 7,50m tirent d'eau à 1,22m contruit en 1988 dispose d'une coque en aluminium déjaugeant et d'une superstructure en aluminium, avec des ponts en aluminium.


Performance


Propulsé par 4 moteurs diesel type CRM, l'Azimut Atlantic Challenger est capable d'atteindre une vitesse de pointe de 60 nœuds et de naviguer confortablement à une vitesse exaltante de 40 nœuds. Avec ses réservoirs de    85000 litres carburant, il a une portée maximale de 3000 milles marins à 40 nœuds. Ses réservoirs d'eau stockent environ 455 litres d'eau douce.

Le défit Atlantique

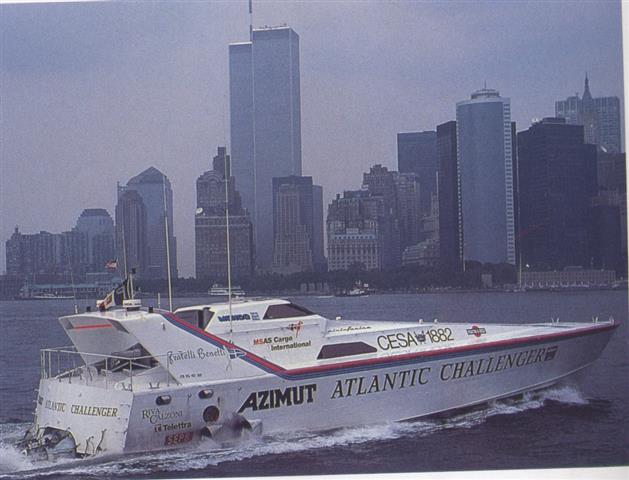

Dans un événement sportif palpitant, une traversée transatlantique sans ravitaillement et un design créé par Pininfarina, l'Azimut Atlantic Challenger (1988) a fait connaître le nom du groupe Azimut Benetti comme symbole du design avancé.

                                                                                                                                      clic sur image pour agrandir

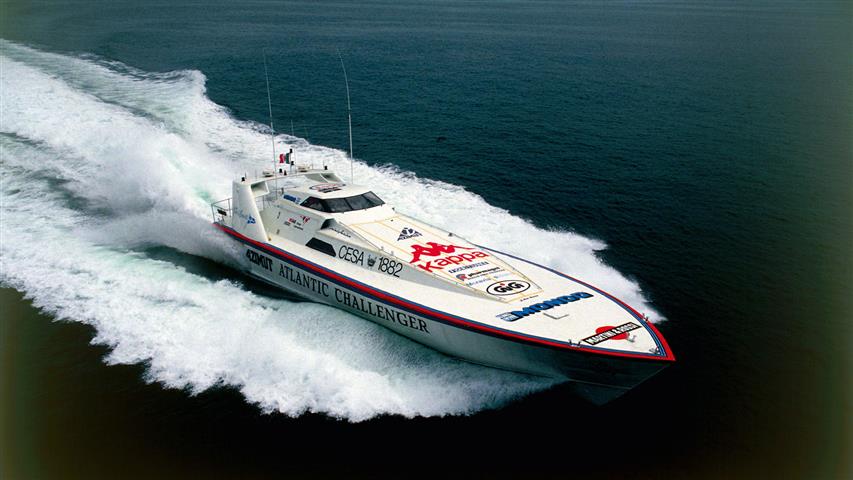

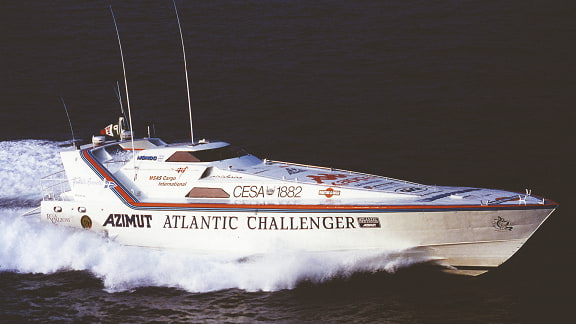

azimut atlantic challenger en navigation
azimut atlantic challenger en navigation

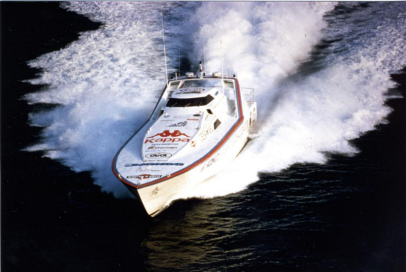

azimut atlantic challenger en navigation vue aérienne
azimut atlantic challenger en navigation vue aérienne

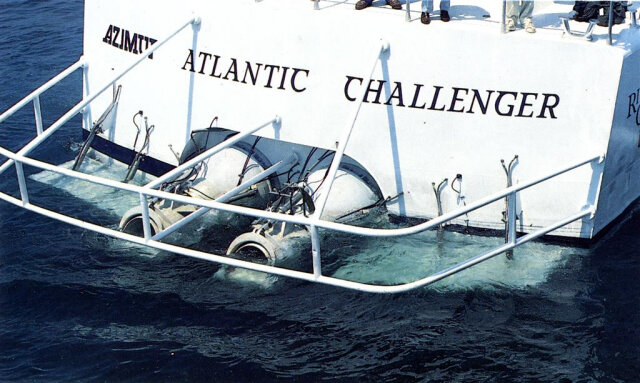

azimut atlantic challenger arrière avec inverseur flux
azimut atlantic challenger arrière avec inverseur flux
azimut atlantic challenger en navigation2
azimut atlantic challenger en navigation2

Les photos si dessous sont ceux du l'original.

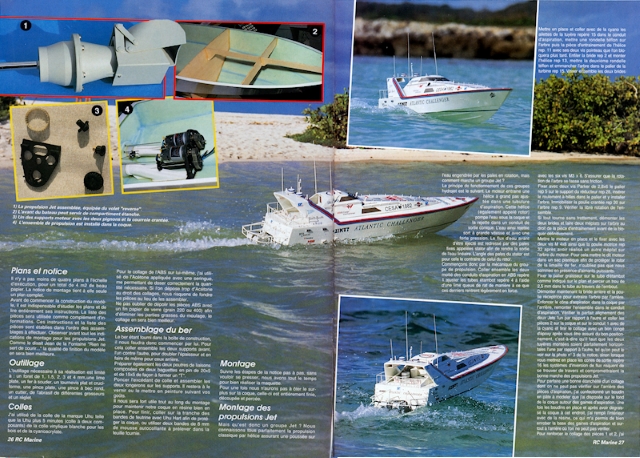

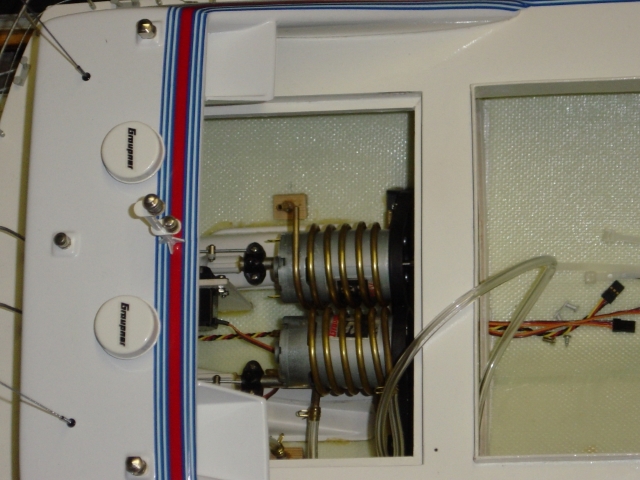

Ce modèle est issu d'une boite de construction de chez Graupner. Il suffisait de suivre les instructions pour voir évoluer le montage qui n'était pas simple pour un débutant. Ce modèle est équipé avec deux moteurs SPEED 700BB TURBO alimentés par des accus au plomb, une autonomie environ 15 à 20 minutes.

maquette azimut atlantic challenger vue proue

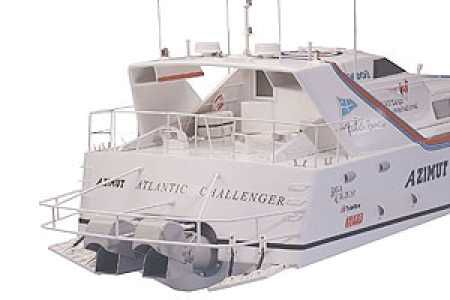

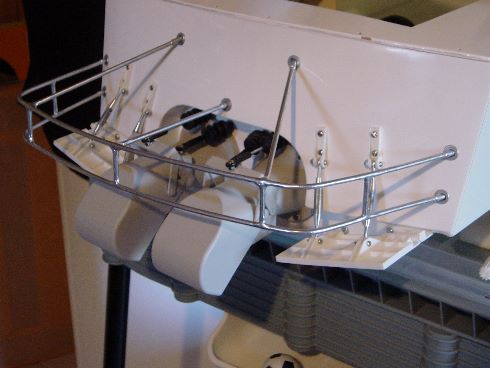

maquette azimut atlantic challenger plage arrière

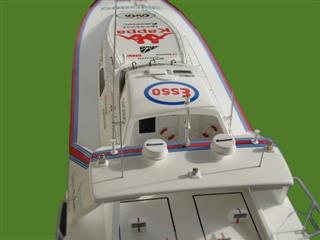

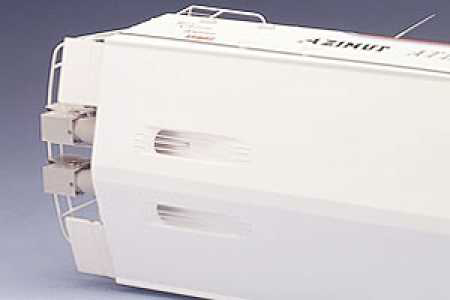

maquette azimut atlantic challenger vue dessous
maquette azimut atlantic challenger vue dessous

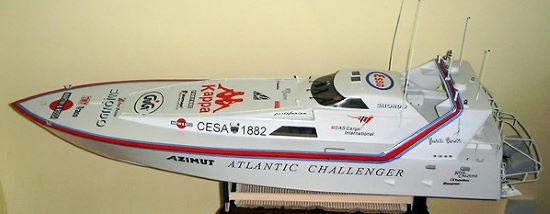

maquette azimut atlantic challenger sur bec
maquette azimut atlantic challenger sur bec

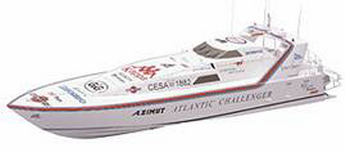

maquette azimut atlantic challenger en présentation
maquette azimut atlantic challenger en présentation

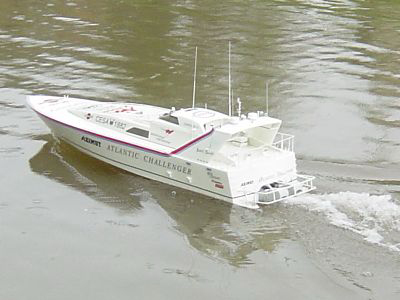

maquette atlantic challenger en navigation
maquette atlantic challenger en navigation

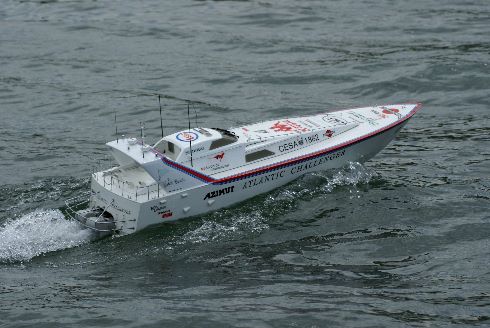

maquette atlantic challenger en navigation2
maquette atlantic challenger en navigation2

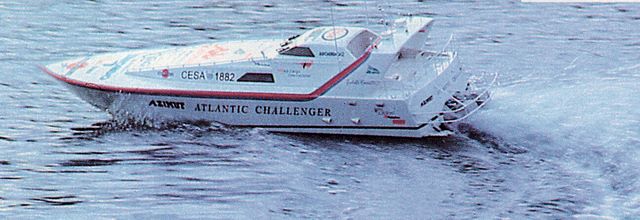

maquette atlantic challenger en navigation
maquette atlantic challenger en navigation

En navigation

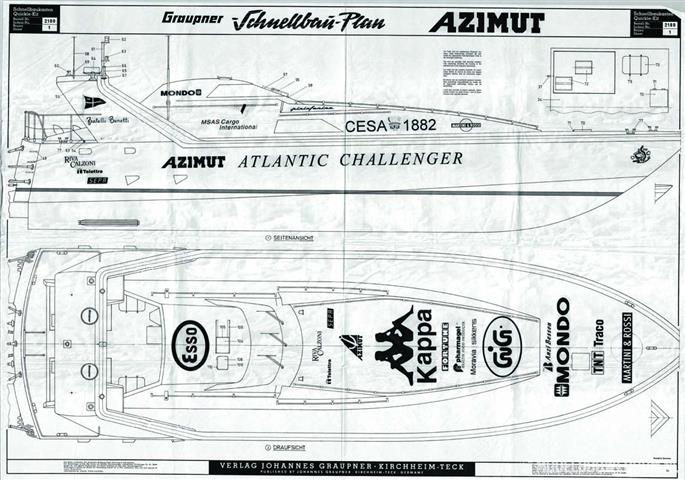

Ce modèle a été reproduit d'après les plans originaux à l'échelle 1:20.

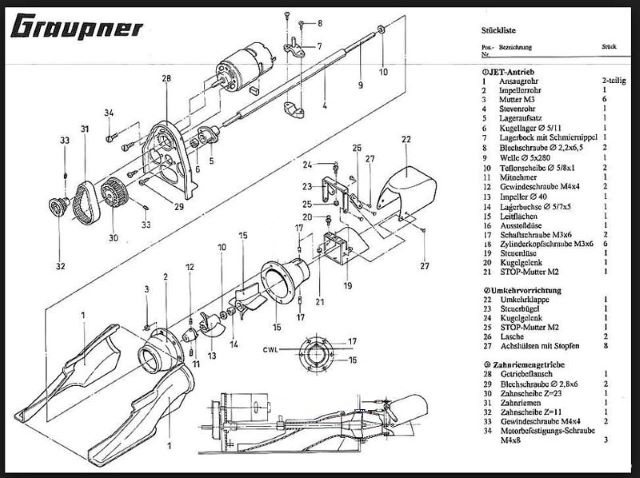

Comme l'original, il est propulsé par les deux groupes jets à flux hydraulique.


Il est manœuvré par l'orientation de la sortie des tuyères qui dirigent en correspondant le flux hydraulique. Avec sa technique, le modèle est extrêmement maniable et peut être piloté avec une grande précision. Il est équipé de dispositifs inverseurs de flux pour naviguer en marche arrière sans avoir à inverser le sens de rotation des moteurs. Aux environs du demi-régime des moteurs, les capots des inverseurs de flux peuvent être actionnés avec les manches de commande de façon à ce que le modèle reste immobilisé. En donnant ensuite un coup de gouvernail, il tourne sur lui-même, une merveille.
